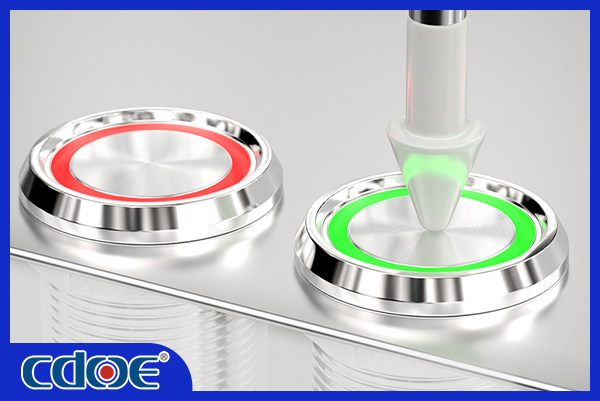

Capacitivointerruptores de botão de toquesão amplamente utilizados em sistemas domésticos inteligentes, dispositivos médicos, painéis de controle industriais e equipamentos eletrônicos modernos. Em comparação com os botões mecânicos tradicionais, eles oferecem maior durabilidade, estruturas seladas e uma interface de usuário mais moderna.
Este guia completo explica comointerruptores de toque capacitivosfuncionam, como eles se comparam aos botões de retorno por mola, quais tipos estão disponíveis e quais fatores devem ser considerados ao selecionar um fornecedor confiável.
1. O que é um interruptor de botão de toque capacitivo?
Um interruptor de botão de toque capacitivo é um dispositivo de comutação eletrônico que detecta o toque humano detectando mudanças nos sinais elétricos. Ao contrário dos botões mecânicos, ele não depende de pressão física ou de contatos metálicos móveis.
- 1.Sem peças móveis mecânicas
- 2.Design de superfície plana e selada
- 3. Longa vida útil
- 4.Fácil de limpar
- 5. Compatível com vidro, acrílico e painéis personalizados
Esses interruptores são especialmente adequados para ambientes que exigem designs à prova d'água, à prova de poeira ou higiênicos.

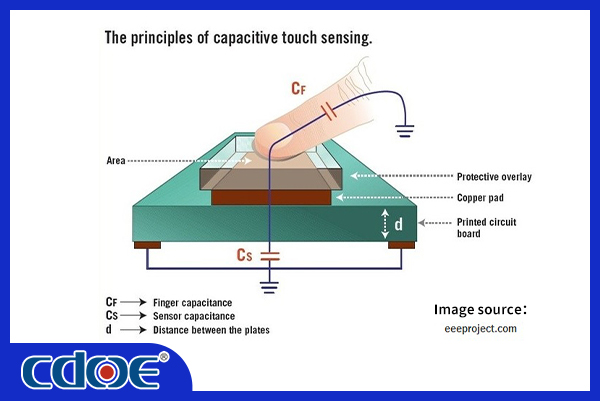

2. Como funciona um switch de toque capacitivo?
O corpo humano conduz eletricidade. Quando um dedo se aproxima ou toca a área de detecção, ele altera as características elétricas do eletrodo de detecção.
Um IC de controle de toque monitora continuamente essas mudanças. Quando a variação excede um limite predefinido, o sistema identifica-o como um toque válido e emite um sinal de comutação.
1. Varredura contínua de sinal
2. Calibração de linha de base
3. Detecção de toque
4. Filtragem de ruído
5.Saída de sinal
Como não existem contatos mecânicos, o desgaste e as falhas causadas pela fadiga física são eliminados.

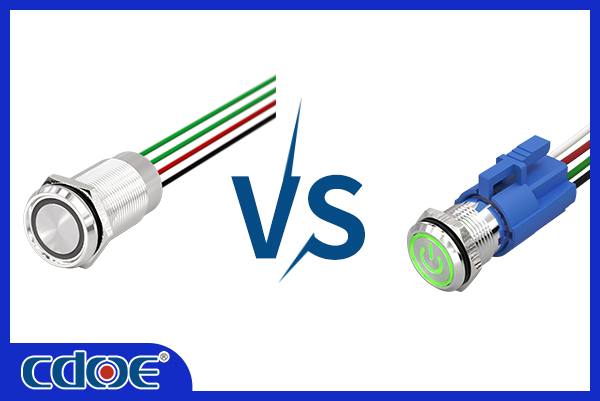

3. Interruptor de toque capacitivo vs.Botão de retorno por mola
| Recurso | MecânicoBotão | Interruptor de toque capacitivo |
|---|---|---|
| Método Operacional | Contato físico | Detecção capacitiva |
| Desgaste Mecânico | Sim | Não |
| Capacidade à prova d'água | Limitado | Possível classificação de IP alta |
| Aparência do projeto | Tradicional | Moderno e minimalista |
4. Tipos de interruptores de toque capacitivos
Por função
Toque de tecla única
Painéis sensíveis ao toque com múltiplas teclas
Controles de dimmer deslizante
Ajuste de toque circular
Detecção de toque longo ou multitoque
Por material do painel
Painel de vidro
Painel acrílico
Painel metálico (requer projeto de compensação especial)
Touchpad direto para PCB
5. Vantagens em aplicações industriais
Estrutura totalmente selada para maior classificação IP
Custo de manutenção reduzido devido à ausência de desgaste mecânico
Desempenho de longo ciclo de vida
Melhor integração com sistemas de controle modernos
Estética premium para equipamentos de última geração
Em ambientes exigentes, como automação industrial ou equipamentos médicos, a durabilidade e a confiabilidade são vantagens essenciais.
6. Considerações de projeto ao selecionar um switch de toque
Espessura e material do painel
Estabilidade da fonte de alimentação
Projeto de proteção EMI
Layout de aterramento
Faixa de temperatura operacional
Capacidade de calibração de sensibilidade
O layout profissional da PCB e o design anti-interferência impactam significativamente a estabilidade do desempenho.
7. Problemas e soluções comuns
- Acionamento falso:Melhore a blindagem e o aterramento.
- Baixa sensibilidade:Ajuste o design do eletrodo ou o limite de sensibilidade.
- Problemas de interferência:Otimize o layout e a filtragem do PCB.
- Resposta lenta:Atualize o firmware ou ajuste o algoritmo de detecção.
Fornecedores confiáveis fornecem suporte de engenharia para resolver esses desafios durante o desenvolvimento.
8. Por que escolher um fabricante profissional de interruptores de toque?
- Suporte para layout de PCB personalizado
- Otimização de estrutura à prova d'água
- Ajuste de sensibilidade
- Serviços OEM e ODM
- Prototipagem rápida
- Suporte técnico de engenharia
A escolha de um fabricante experiente garante a estabilidade do produto a longo prazo e uma implementação mais rápida do projeto.
9. Perguntas frequentes (FAQ)
Q1: Qual é a vida útil de um interruptor de toque capacitivo?
Como não existem peças mecânicas, a vida útil é significativamente maior do que os botões mecânicos.
Q2: Os interruptores de toque capacitivos podem funcionar com luvas?
Sim, mas a sensibilidade deve ser devidamente calibrada dependendo do material e da espessura da luva.
Q3: Os interruptores de toque são à prova d'água?
Sim, estruturas seladas podem atingir altas classificações de IP quando projetadas adequadamente.
Q4: Suporta operação com mãos molhadas?
O contato da cabeça do botão com a água não afetará o uso normal do botão, mas a inclusão da água não pode controlar o início ou parada do circuito.
Q5: Se o modo de trabalho do interruptor de botão pode ser alternado？
O interruptor de botão usa a estrutura do chip e o modo de operação não pode ser alterado após a conclusão da produção.
Q6: Se o brilho do LED é ajustável？
Não há estrutura de dispositivo ajustável dentro do botão, que não pode fornecer funções de ajuste diretamente.
Conclusão
Os interruptores de botão de toque capacitivos estão se tornando componentes essenciais nas interfaces de controle modernas. Eles proporcionam vida útil mais longa, melhor desempenho de vedação e flexibilidade de design superior em comparação com botões tradicionais.
No entanto, o desempenho estável depende de design profissional, layout adequado de PCB e otimização anti-interferência.
