●押しボタンスイッチ配線ガイド

産業用押しボタンスイッチは、オートメーション機器、電気制御パネル、機械、産業システムで最も一般的に使用される制御コンポーネントの 1 つです。
押しボタン スイッチの正しい配線方法を理解することは、エンジニア、電気技師、機械製造者、メンテナンス技術者にとって不可欠です。

この完全な工業用押しボタン配線ガイドでは、ノーマル オープン (NO)、ノーマル クローズ (NC)、LED 照光式押しボタン、PLC 制御ボタン、および非常停止スイッチの接続方法について説明します。
また、端子の識別、配線方法、アプリケーション例、トラブルシューティングのヒント、産業環境での選択の考慮事項についても説明します。

をインストールしているかどうか22mmパネルマウントプッシュボタン、機械制御スイッチの交換、またはオートメーション制御キャビネットの設計において、このガイドは、正しい押しボタン構成を選択して接続するのに役立つ実用的な配線知識を提供します。

目次

• 1.押しボタンスイッチの基本
• 2.NO接点とNC接点を理解する
• 3.ノーマルオープン22mm押しボタンの配線方法
• 4.ノーマルクローズ金属製押しボタンの配線方法
• 5.LED照光押しボタンの配線方法
• 6.プッシュボタンはどのようにPLCに接続しますか?
• 7.非常停止ボタンの配線を接続するには?
• 8.よくある押しボタンの配線ミス
• 9.押しボタン配線選定ガイド
• 10.よくある質問

押しボタンスイッチの基本

押しボタンスイッチとは何ですか?

押しボタン スイッチは、アクチュエータを押したり放したりすることで電気信号の流れを制御する手動操作の電気スイッチング デバイスです。
ボタンが押されると、内部接点の電気的状態が変化し、制御回路への電流の流れが許可または停止されます。

工業用押しボタン スイッチは、以下の分野で広く使用されています。

産業用オートメーション機械、モーター制御パネル、生産ライン設備、CNCマシン、包装機械、ロボット工学および PLC 制御システム、安全制御システム

プッシュボタンの構造、動作原理、アプリケーションを完全に理解することは、エンジニアが正しい接点タイプ、定格電圧、取り付けサイズ、インジケーター機能を選択するのに役立ちます。プッシュ ボタンの構造とアプリケーションの詳細については、次の記事も参照してください。押しボタンスイッチとは

一般的な押しボタン端子の説明

工業用押しボタンを配線する前に、端子のマーキングを確認することが重要です。メーカーが異なれば使用する記号も異なりますが、ほとんどの工業用押しボタンは同様の端子定義に従っています。

NO 接点と NC 接点を理解する

工業用押しボタンを配線する際に最も重要な要素は、ノーマル オープン (NO) 接点とノーマル クローズ (NC) 接点の違いを理解することです。接点の構成により、ボタンを押す前後で制御信号がどのように動作するかが決まります。

ノーマルオープン (NO) とは何を意味しますか?

あ常開押しボタン接触とは、通常の静止状態で電気回路が開いたままであることを意味します。
接点が離れているため電流は流れません。

• 通常の状態:開回路
• 押されたボタン:接点が閉じて電流が流れるようになります

NO プッシュ ボタンは、主に一時的な制御信号が必要な場合に使用されます。
典型的なアプリケーションには次のものがあります。

マシンのスタートボタン、モーター始動コマンド、トリガースイッチ、PLCデジタル入力信号、オペレーターコントロールパネル

たとえば、オペレータが機械のスタート ボタンを押すと、NO 接点が閉じて PLC 入力モジュールに信号を送信します。次に、PLC はプログラムされたロジックを実行し、モーターまたはアクチュエーターを起動します。

通常閉(NC)とは何を意味しますか?

あ通常は閉じている押しボタン通常の静止状態では、接点は閉回路を維持します。
ボタンが押されるまで、電流は接点を通過し続けることができます。

• 通常の状態:閉回路
• 押されたボタン:接点が開いて回路が遮断される

NC 接点はフェールセーフ保護を提供するため、停止機能や安全関連の用途に一般的に使用されます。ワイヤが断線したり、回路の接続が失われた場合、制御システムは異常状態を検出できます。

典型的な NC アプリケーションには次のものがあります。

機械の停止ボタン、非常停止回路、セーフティリレーシステム、保護回路、産業機器インターロックシステム

NO vsNC押しボタン比較

NO と NC のどちらを選択するかは、必要な制御ロジックと安全要件によって異なります。単純なコマンド信号の場合は通常 NO 接点が好まれますが、安全関連回路では一般にフェールセーフ動作を実現するために NC 接点が必要です。

ノーマルオープンの配線方法22mm プッシュボタン?

ノーマルオープンプッシュボタンはどのように機能しますか?

ノーマルオープン (NO) 22mm 押しボタン スイッチは、最も一般的に使用されるスイッチの 1 つです。産業用制御スイッチ.「ノーマリオープン」という用語は、ボタンが押されていないときに内部接点が切断されたままであることを意味します。

オペレータが押しボタンアクチュエータを押すと、内部の接点機構が動き、COM 端子と NO 端子の間の電気経路が閉じます（ノーマルオープンボタンスイッチ一部のサプライヤーが製造する製品には、識別のない端子足が 2 つあり、COM 端子と NO 端子足の区別がありません）。これにより、電流または制御信号が回路を通過できるようになります。

産業オートメーション システムでは、通常、NO 押しボタンがコマンド入力デバイスとして使用されます。ほとんどの場合、ボタン自体はモーターや機械の負荷を直接制御しません。代わりに、リレー、コンタクタ、または PLC 入力モジュールに信号を送信し、最終出力デバイスを制御します。

• 解放されたボタン:COM端子とNO端子が切断されている
• 押されたボタン:COM端子とNO端子が接続される
• 主な機能:一時的な制御信号を生成する

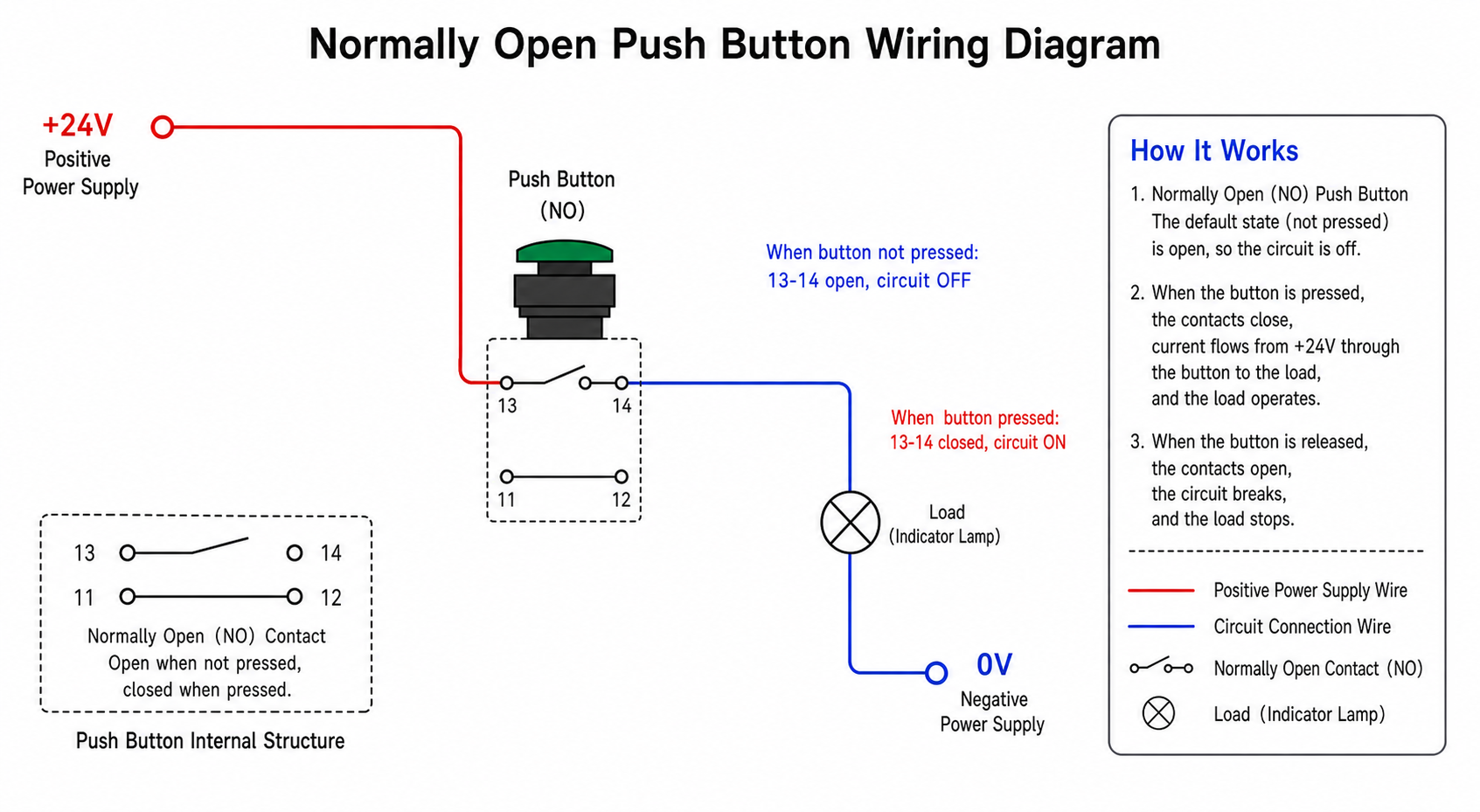

単純押しボタンなし配線図

基本的な工業用 NO 押しボタンの配線例を以下に示します。この例では、産業オートメーション制御パネルで広く使用されている 24V DC 制御回路を使用します。

この配線方法では、ボタンを押すと回路が完成し、24V の制御信号が PLC 入力またはリレーに送信されます。信号を受信した後、制御システムはモーターの始動、バルブの開放、機械シーケンスの起動など、プログラムされた動作を実行します。

22mm NO プッシュボタンの段階的な接続

配線する前に22mm工業用押しボタン、電圧定格、接点タイプ、端子マークがアプリケーション要件と一致していることを確認してください。

1. 必要なコンポーネントを準備します。
   一般的なコンポーネントには次のものがあります。22mmパネルマウント押しボタンスイッチなし、DC24V電源または制御電圧源、PLC入力モジュールまたはリレー、制御線、端子台
2. 端子の識別:押しボタン接点ブロックの COM 端子と NO 端子を見つけます。COM 端子は共通接続ポイントであり、NO 端子はスイッチされた出力信号を提供します。 （端子の区別はありません。どの端末でも連携可能）
3. 電源を接続します。正の制御電圧線を押しボタンの COM 端子に接続します。
4. 信号出力を接続します。NO端子をPLCの入力端子、リレーコイル、または制御機器の入力に接続します。
5. 戻り線を接続します。制御装置のリターン端子を電源の0Vまたはマイナス側に接続してください。
6. 操作をテストします。プッシュボタンを押して、PLC 入力インジケータ、リレーステータス、または機械の応答が正しく動作することを確認します。

NOの産業応用22mm プッシュボタン

NO 押しボタンは単純な瞬間的な制御信号を提供するため、オペレーターが手動でコマンドを送信する必要がある産業機器に広く設置されています。

ノーマルクローズの配線方法金属製の押しボタン?

通常閉の押しボタンはどのように機能しますか?

ノーマル クローズ (NC) 金属製プッシュ ボタンは、ノーマル オープン プッシュ ボタンとは逆の動作をします。通常の状態では、内部接点は閉じたままとなり、回路に電流が流れ続けます。

オペレータがボタンを押すと、NC 接点が開き、電気接続が遮断されます。この切り替え方法は、停止コマンドや安全関連のアプリケーションによく使用されます。

• 解放されたボタン:COM端子とNC端子が接続されている
• 押されたボタン:COM端子とNC端子が切断される
• 主な機能:割り込み制御回路

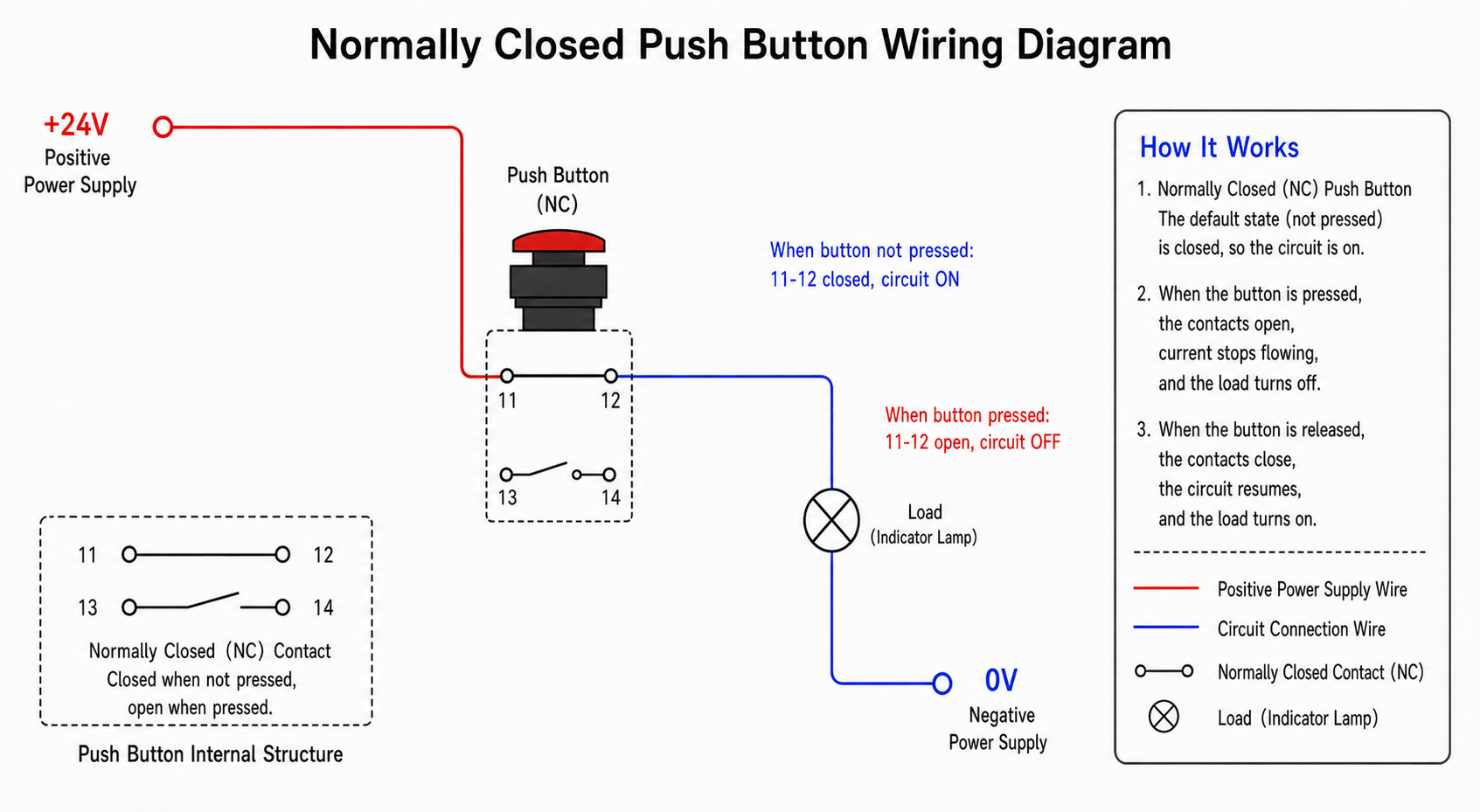

シンプルなNC金属押しボタン配線図

通常の状態では、NC 接点が回路をアクティブに保ちます。ボタンが押されると、回路が開き、制御システムが停止信号を受信します。

NC金属押しボタンの段階的な接続

1. 定格電圧、接点定格、および環境要件に従って、NC 金属製押しボタンを選択します。
2.接点ブロックのCOM端子とNC端子を確認します。
3. 制御電圧電源を COM 端子に接続します。
4.NC端子を安全回路、リレー入力、またはPLC入力に接続します。
5.制御リターンラインを接続して回路を完成させます。
6.ボタンを押して、回路が正しく開いていることを確認します。

NC金属押しボタンの産業用途

産業用途では、システムがケーブルの切断や接触不良を検出できる通常アクティブな回路を必要とする場合、NC 金属製の押しボタンが推奨されます。
このため、安全関連の制御アプリケーションに適しています。

LED照光式押しボタンを配線するにはどうすればよいですか?

とは何ですか照光式押しボタン?

照光式押しボタンは、1 つのコンポーネントに 2 つの機能を組み合わせた工業用押しボタン スイッチです。メカニカルスイッチ機能とLEDインジケーター機能を搭載。

標準の押しボタンとは異なり、照光式押しボタンには LED ライトが組み込まれており、オペレータに視覚的なフィードバックを提供します。LED は、マシンのステータス、電力の利用可能性、動作状態、アラーム信号、または制御コマンドを示します。

照光式押しボタンは、一般に産業用制御パネル、自動化機器、生産ライン、電気キャビネット、機械オペレーター ステーションに設置されます。
これらにより、オペレータは PLC 画面や内部の電気コンポーネントを確認することなく、機器の状態を迅速に把握できます。

照光式押しボタンはどのように機能しますか?

LED で照光される押しボタンには、2 つの独立した電気回路が含まれています。

• 1. スイッチ回路:スイッチ回路は電気信号を制御します。
  通常、COM、NO、NC 端子が含まれます。
  ボタンを押すと接点の状態が変化し、PLC、リレー、またはマシンコントローラーに制御信号を送信します。
• 2. LED インジケーター回路:LED回路は照明機能を制御します。
  LED 端子には、ボタンの仕様に応じて、12V DC、24V DC、または AC 電圧などの別の電源接続が必要です。

スイッチ回路とLED回路が独立しているため、押しボタン接点とは別にLEDを制御できます。
たとえば、マシンのスタートボタンPLC がモーターが正常に始動したことを確認すると、緑色に点灯します。 （マシンスタートボタンのライトの色は、製品の接続方法や個人の好みによって異なります。）

LED照光式押しボタン端子の説明

配線する前に照光式押しボタン、各端末を正しく識別します。
最も工業的なLED押しボタンLEDの種類や接点構成に応じて5端子以上を使用します。

例1: 24VLED押しボタン配線

24V DC 照光式押しボタンは、産業オートメーション システムで使用される最も一般的な構成の 1 つです。
以下の例は、スイッチ機能と LED インジケータを別々に接続する方法を示しています。

この構成では、ボタンを押すと PLC に制御信号が送信され、LED は電源ステータスまたは機械の動作ステータスを表示します。

例えば：

• 緑色の LED が点灯:マシンの準備完了ステータス
• 赤色LED点灯:機械の動作またはアラーム状態
• 黄色の LED 点灯:警告またはメンテナンスの必要性

例 2: 2 色 LED 押しボタンの配線 (Bi-Color LED)

2 色の LED プッシュ ボタンは、複数の LED 入力を使用して異なるインジケータの色を作成します。このタイプのボタンは、1 つのスイッチでさまざまなマシンの状態を表示する必要がある場合によく使用されます。

典型的なアプリケーションには次のものがあります。

• 緑：マシンの準備完了
• 赤：機械の稼働中
• 黄色：警告または待機

2 色の LED 押しボタンはどのように機能しますか?

通常、2 色 LED プッシュ ボタンには 2 つの LED チップが内蔵されています。
各 LED の色は、異なる電源入力端子によって制御されます。
LED 端子間で電源を切り替えることにより、制御システムは異なる色を表示できます。

高度な自動化システムの場合、PLC プログラムは機械の状態に応じて LED の色を自動的に制御できます。これにより、照光式押しボタンはコンパクトなヒューマン マシン インターフェイス (HMI) デバイスとして便利になります。

LED 押しボタンの配線に関する一般的な問題

LED照光式押しボタンを選定する際は、LEDの定格電圧、接点形状、取付径、IP保護等級、使用環境を必ずご確認ください。
産業用制御パネルでは、24V DC 照明を備えた 22mm LED 押しボタンが最も広く使用されているソリューションの 1 つです。

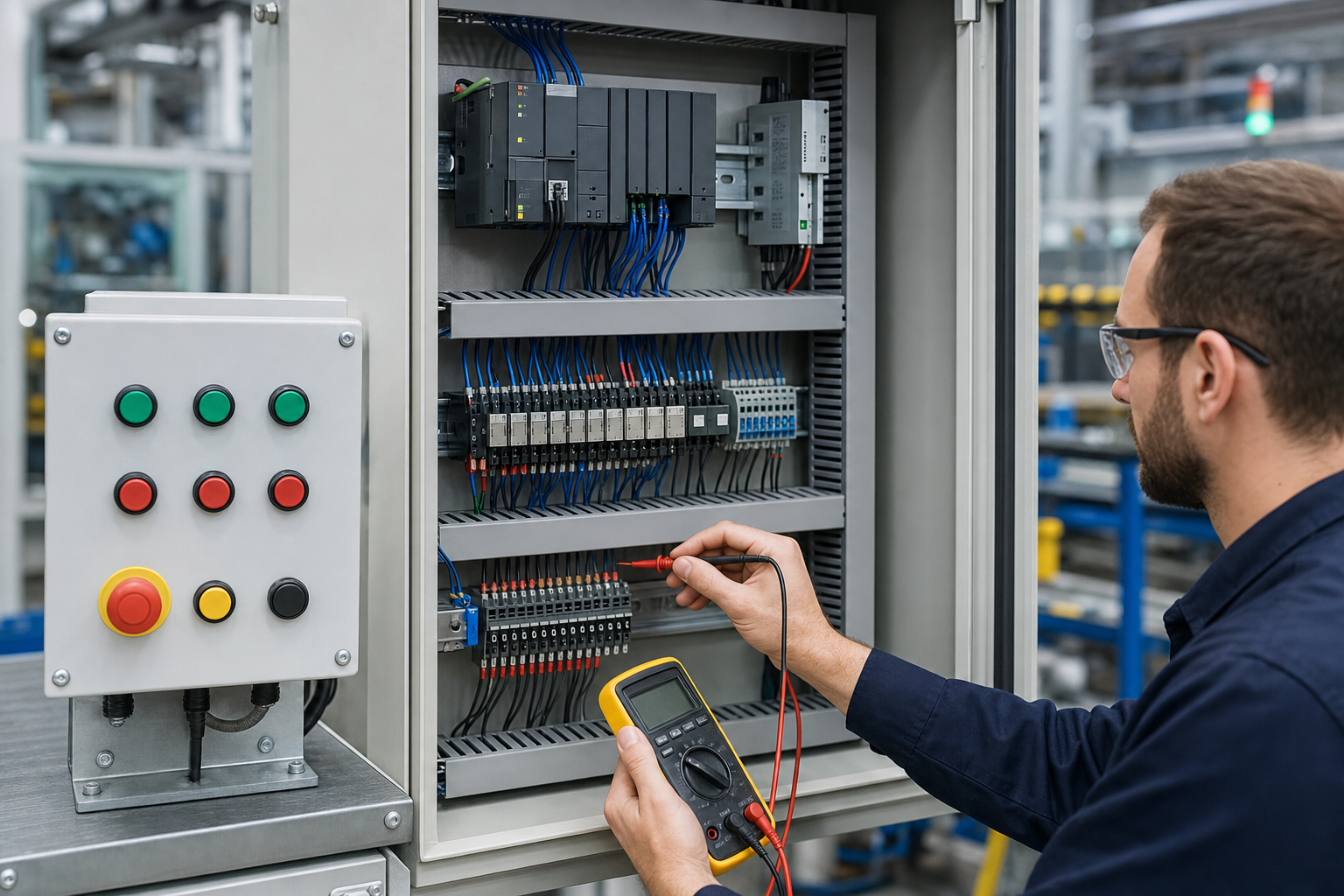

プッシュボタンはどのようにPLに接続しますかC?

プッシュボタンから PLC への制御ロジックの説明

最新の産業オートメーション システムでは、押しボタンは高出力デバイスを直接制御するのではなく、PLC (プログラマブル ロジック コントローラー) に接続されるのが一般的です。
押しボタンは PLC に信号を送信するオペレータ入力デバイスとして機能し、PLC はプログラムされたロジックを実行して出力デバイスを制御します。

完全な制御プロセスは通常、次の順序に従います。

たとえば、オペレータが機械のスタート ボタンを押すと、次のようになります。

1.常開の押しボタン接点が閉じます。
2.24V DC 信号が PLC デジタル入力モジュールに送信されます。
3.PLC プログラムが入力変化を検出します。
4.PLC は出力信号をアクティブにします。
5.出力はモータースターター、ソレノイドバルブ、リレー、またはアクチュエーターを制御します。

PLC 押しボタン配線図

一般的な産業用 PLC 押しボタンの配線方法では、DC24V 制御回路が使用されます。
押しボタンはPLCのデジタル入力端子に接続されています。

PLC 入力は通常、産業用負荷を直接駆動するのに十分な電力を供給しません。代わりに、PLC 出力は、モーターや産業機器が必要とする大電流を処理するリレーやコンタクタなどの中間デバイスを制御します。

PLC押しボタン配線部品

一般的な PLC 押しボタン アプリケーション

• 1.機械の起動・停止制御
• 2.生産ライン操作コマンド
• 3.手動/自動モード選択
• 4.機械アラーム後のリセット機能
• 5.オペレータ確認入力
• 6.ロボットおよび自動化機器の制御

PLC 制御システムを設計する場合、エンジニアは押しボタンの接点タイプ、入力電圧、PLC 入力の互換性、配線方法、および環境保護要件を考慮する必要があります。

非常停止ボタンの配線はどのように接続すればよいですか？

非常停止ボタンにNC接点が使われているのはなぜですか?

非常停止ボタン産業機械における最も重要な安全部品の 1 つです。
通常のスタートボタンとは異なり、非常停止スイッチ安全システムはフェールセーフ動作を必要とするため、通常は常閉 (NC) 接点を使用します。

通常閉の緊急停止回路は、通常動作中は常に閉じたままになります。
非常停止ボタンが押されると接点が開き、安全制御回路が直ちに遮断されます。

非常停止にNC接点を使用する理由

非常停止ボタンの配線図

一般的な非常停止配線システムでは、機械制御システムに到達する前に安全リレーを介して接続された NC 接点が使用されます。

非常停止ボタンが押された場合：

• 1.NC接点が開きます。
• 2.安全リレーが遮断を検出します。
• 3. マシン制御電源が取り外されるか、無効になります。
• 4.装置は安全停止状態に入ります。

非常停止の配線要件

• NC 接点を使用します。緊急停止回路では、安全監視のために常閉接点を使用する必要があります。
• 手動リセット:緊急停止を有効にした後、システムを再起動する前に手動でリセットする必要があります。
• 推奨される安全リレー:安全リレーは監視機能を提供し、システムの信頼性を向上させます。
• 機械の安全基準に従ってください。緊急停止システムは、適用される産業安全要件に準拠する必要があります。

非常停止アプリケーション

ちゃんとした非常停止配線は機械の安全にとって非常に重要です。NC 接点の代わりに NO 接点を使用するなど、誤った配線を行うと、安全システムが故障を検出できなくなる可能性があります。

よくある押しボタンの配線ミス

工業用押しボタンの配線は比較的簡単ですが、誤った接続は機械制御の故障の最も一般的な原因の 1 つです。典型的な配線ミスを理解することは、エンジニアや技術者がトラブルシューティングの時間を短縮し、機器の信頼性を向上させるのに役立ちます。

間違い 1: NO 端子と NC 端子を混同する

最も一般的な押しボタンの配線ミスの 1 つは、間違った接触端子を接続することです。NO 接点と NC 接点は逆の電気的動作をします。

たとえば、非常停止回路を NO 端子に接続すると、安全システムがワイヤの故障を検出できなくなる可能性があります。
安全関連のアプリケーションには通常、NC 接点が必要です。

• 1.配線前に必ず端子の刻印を確認してください。
• 2.必要に応じてマルチメータを使用して接触状態を確認します。
• 3.アプリケーションが NO または NC 操作を必要とするかどうかを確認します。

間違い 2: LED の極性接続が間違っている

LED照光式押しボタン正しい極性が必要です。
LED+とLED-を逆に接続すると表示灯が動作しなくなる場合があります。

一般的な症状は次のとおりです。

• 1.ボタン切り替え機能は正常に動作しますが、LEDが点灯しません。
• 2.LEDインジケーターが点滅したり、異常な動作をしたりする。
• 3.誤った電圧接続後のインジケーターの故障。

電源を接続する前に、LED の定格電圧と極性を必ず確認してください。

間違い 3: 間違った電圧を接続する

工業用押しボタンは、5V、12V、24V DC、AC バージョンなど、さまざまな電圧定格で使用できます。不適切な電圧を印加すると、LED インジケーターや内部コンポーネントが損傷する可能性があります。

間違い 4: 非常停止に NO 接点を使用する

安全回路には故障検出が必要なため、非常停止ボタンには通常 NC 接点を使用する必要があります。NO 接点を使用すると、断線が検出されない可能性があるため、危険な状態が発生する可能性があります。

非常停止アプリケーションでは、常に次の点を考慮してください。

• 1.ノーマルクローズ安全接点
• 2.セーフティリレー監視
• 3.マニュアルリセット機能
• 4.適用される機械の安全要件

押しボタン配線選定ガイド

適切な工業用押しボタンの選択は、機械の機能、制御ロジック、電気要件、および動作環境によって異なります。以下の表は、簡単な選択ガイドを示しています。

プッシュボタンを選択する際に考慮すべき要素

• 定格電圧:
  スイッチ接点と LED インジケータの正しい動作電圧を選択してください。
• 接点構成:
  制御ロジックに応じて、NO、NC、または NO+NC の組み合わせを選択します。
• LEDの要件:
  単色または 2 色の表示要件を考慮してください。
• 取付サイズ:
  22mm 押しボタンは産業用制御パネルで広く使用されています。
• 環境保護:
  IP 定格、防塵性、防湿性、および動作条件を考慮してください。

押しボタンの配線に関するよくある質問

1. 常開押しボタンスイッチを選択する必要があるのはどのような状況ですか?

ノーマルオープン押しボタンは、オペレータがボタンを押したときにのみ回路が作動するコマンド信号に適しています。
一般的なアプリケーションには、機械のスタート ボタン、PLC 入力、トリガー機能などがあります。

2. どのような状況で、ノーマルクローズ押しボタンスイッチ?

通常閉の押しボタンは、通常動作中に回路がアクティブのままであり、押されたときに開く必要がある場合に使用されます。
停止機能、安全回路、非常停止システムなどによく使用されます。

3. 5 ピン LED 押しボタンを配線するにはどうすればよいですか?

5 ピン LED プッシュ ボタンには通常、3 つのスイッチ端子 (COM、NO、NC) と 2 つの LED 端子 (LED+、LED-) が含まれています。
スイッチ回路と LED 回路は、アプリケーション要件に応じて個別に配線する必要があります。

4. 押しボタンは PLC に直接接続できますか?

はい。工業用押しボタンは通常、PLC デジタル入力に直接接続されます。
ただし、電圧レベルと入力タイプは PLC の仕様と一致する必要があります。

5. 非常停止ボタンが通常は閉じているのはなぜですか?

非常停止ボタンはフェールセーフ動作を実現するため、NC 接点を使用しています。
ワイヤーが切れたり、回路が故障したりした場合、安全システムが異常状態を検出できます。

6. 押しボタン端末をテストするにはどうすればよいですか?

導通モードのマルチメーターを使用して端末をテストできます。
NO 接点は押したときのみ導通しますが、NC 接点は押す前に導通します。

7. 工業用照光式押しボタンには通常どのような電圧が使用されますか?

DC 24V は、オートメーション制御システムで広く使用されているため、産業用 LED 照光式押しボタンで最も一般的な電圧の 1 つです。

8. 押しボタンスイッチと照光式押しボタンの違いは何ですか?

標準の押しボタンはスイッチング操作のみを提供しますが、照光式押しボタンには視覚的なステータス表示のための追加の LED インジケータ回路が含まれています。

9. 1 つの押しボタンに NO 接点と NC 接点の両方を持たせることはできますか?

はい。多くの工業用押しボタンは、NO および NC 接点ブロックの組み合わせをサポートしており、1 つのボタンで複数の回路に異なる信号を送信できます。

10. 適切な工業用押しボタンを選択するにはどうすればよいですか?

正しい押しボタンの選択は、電圧定格、接点構成、LED 要件、取り付けサイズ、環境条件、および用途の目的によって異なります。

結論: 適切な工業用押しボタンの選択

工業用押しボタンを正しく選択して配線することは、信頼性の高い機械操作とオペレーターの安全のために不可欠です。
アプリケーションが異なれば、異なる接点構成と電気設計が必要になります。

機械の始動機能には、常開接点が一般的に使用されます。
停止機能と安全機能については、常閉接点により故障検出が向上します。
ステータス表示の場合、照光式押しボタンにより、制御と視覚的なフィードバックの両方が提供されます。

押しボタンスイッチを取り付ける前に、必ず次のことを確認してください。

• 1.定格電圧
• 2.接点構成
• 3.LED要件
• 4.取付径
• 5.アプリケーション環境

正しい配線方法と製品の選択により、産業用押しボタンは、オートメーション システム、機械、電気パネル、および産業機器に信頼性の高い制御性能を提供できます。
