◎ Interruttori a pulsante ad alta resistenza: la scienza dietro un milione di cicli meccanici

Nelle piccole e medie imprese tedesche e nell'industria manifatturiera ad alta tecnologia, l'affidabilità non è mai una caratteristica opzionale ma uno standard rigido che deve essere soddisfatto. Una volta installato un interruttore a pulsante su una macchina utensile CNC, un'apparecchiatura diagnostica medica o un pannello di controllo industriale, diventa un collegamento chiave che collega l'intento dell'operatore e il funzionamento della macchina: in poche parole, è il "ponte" per l'interazione uomo-macchina.

Nonostante si tratti di un piccolo componente da 16 mm, un singolo guasto può portare a perdite di tempi di inattività e costi di manodopera aggiuntivi per migliaia di euro, per non parlare dell’impatto sulla reputazione aziendale. Il “milione di cicli meccanici” a cui spesso facciamo riferimento è in realtà una chiara linea di demarcazione: distinguere tra “componenti usa e getta” che potrebbero guastarsi dopo un singolo utilizzo e “asset industriali” che possono funzionare stabilmente a lungo termine.

Ma come si ottiene una durata così lunga? In realtà, è semplicemente il risultato di una buona combinazione di scienza dei materiali, progettazione del movimento di precisione e test rigorosi. In questa guida, daremo uno sguardo dettagliato a come funziona la nostra elevata durabilitàinterruttori a pulsantesono progettati e il modo in cui ciascun componente principale si coordina per fornire prestazioni stabili per oltre un milione di cicli.

1. Materiale dell'alloggiamento: ingegneria dell'integrità strutturale

L'alloggiamento è la prima barriera protettiva di un interruttore a pulsante. Dopo un milione di operazioni, deve mantenere un preciso allineamento interno, senza deformazioni, corrosione o deviazioni di tolleranza, in modo da fornire un ambiente di lavoro stabile per i componenti meccanici interni.

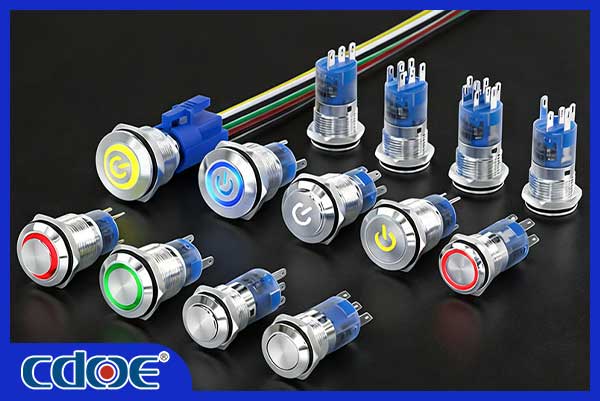

1.1 Cavallo di battaglia industriale: acciaio inossidabile 304 (standard)

Per il 90% degli scenari industriali, l'acciaio inossidabile 304 è la nostra configurazione standard e il materiale dell'alloggiamento più consigliato, le cui prestazioni soddisfano pienamente i requisiti di affidabilità di base dell'industria tedesca.

• Resistenza meccanica:L'acciaio inossidabile 304 ha una resistenza alla trazione di oltre 515 MPa, in grado di resistere a impatti fisici e vibrazioni ripetuti nei siti industriali. Non subirà deviazioni di tolleranza dopo un uso a lungo termine e potrà sempre mantenere i componenti interni nella posizione corretta.
• Resistenza alla corrosione:Previene efficacemente l'ossidazione e la ruggine nei normali ambienti di fabbrica, in condizioni umide e nei comuni liquidi industriali, rendendolo pienamente adatto alla maggior parte degli scenari industriali tedeschi.
• Logica da un milione di cicli:La chiave è che l'acciaio inossidabile 304 mantiene la stabilità della forma sotto pressione continua, garantendo che i componenti meccanici interni siano sempre centrati e privi di usura per attrito: è qui che gli interruttori in plastica economici sono più soggetti a guasti, ed è la base per la nostra capacità di raggiungere un milione di cicli.

1.2 Aggiornamento marino e chimico: acciaio inossidabile 316L (disponibile su richiesta)

Sebbene l’acciaio inossidabile 304 sia durevole, alcuni progetti tedeschi coinvolgono ambienti operativi estremi. Per tali scenari, offriamo soluzioni personalizzate in acciaio inossidabile 316L, insieme a consulenza ingegneristica professionale per evitare spese eccessive e inutili per i nostri clienti.

• Resistenza alla corrosione per vaiolatura:L'acciaio inossidabile 316L contiene molibdeno, che gli conferisce una resistenza alla vaiolatura e alla corrosione interstiziale di gran lunga superiore rispetto al 304. È particolarmente adatto per ambienti marini come i parchi eolici del Mare del Nord o le linee di produzione farmaceutica che utilizzano detergenti forti a base di cloro, mantenendo l'integrità strutturale anche in condizioni estremamente corrosive.
• Consulenza ingegneristica:Il nostro team tecnico valuta attentamente l’ambiente operativo dei clienti per determinare se è necessario l’acciaio inossidabile 316L, garantendo il 100% di affidabilità senza aumentare i costi a causa di un’ingegneria eccessiva, in linea con il principio ingegneristico tedesco fondamentale di “adattamento di precisione e controllo dei costi”.

Consulta un esperto– Non sei sicuro se hai bisogno di 304 o 316L?

2. Ingegneria dei contatti elettrici: superare l'erosione dell'arco

Se l’alloggiamento è la base, la sezione dei contatti elettrici è il “cuore” dell’interruttore: anche se la struttura meccanica è impeccabile, un contatto difettoso rende inutilizzabile l’intero interruttore. Pochi sanno che ogni volta che si preme un pulsante carico, tra i contatti si genera una minuscola scintilla, o arco. Nel tempo, tale erosione dell'arco è la causa principale del guasto dei contatti.

2.1 Contatti in lega di argento-nichel (AgNi).

I nostri interruttori a pulsante ad alta corrente sono dotati di contatti in lega d'argento di alta qualità, progettati in modo ottimale per affrontare l'erosione dell'arco, bilanciando conduttività e durata per soddisfare pienamente i requisiti degli scenari industriali ad alta corrente.

• Prestazioni anti-saldatura:I nostri contatti in lega d'argento sono lavorati con una tecnologia speciale, che previene efficacemente l'adesione dei contatti in caso di sovracorrente elevata, evitando l'inceppamento dell'interruttore, garantendo un ripristino preciso dopo ogni pressione ed eliminando i tempi di fermo macchina causati dal guasto dei contatti.
• Conduttività:La stessa lega d'argento ha un'eccellente conduttività elettrica, controlla rigorosamente la resistenza di contatto inferiore a 50 mΩ, riduce al minimo la generazione di calore durante il passaggio di corrente, previene danni ai componenti interni dovuti al surriscaldamento, estende efficacemente la durata dei contatti e supporta un milione di cicli.

2.2 Placcatura in oro per segnali di livello logico

Nei sistemi di automazione tedeschi, gli interruttori utilizzano principalmente basse tensioni di 5 V o 24 V per inviare segnali ai PLC (controllori logici programmabili). A livelli di energia così bassi, lo strato di ossido sulla superficie di contatto non può essere bruciato, quindi il materiale di contatto deve essere trattato in modo speciale.

Vantaggi dell'oro:I contatti placcati in oro prevengono efficacemente l'ossidazione e garantiscono una trasmissione stabile del segnale. Anche dopo il milione di utilizzo, le prestazioni di trasmissione del segnale rimangono le stesse della prima volta, senza distorsioni del segnale che potrebbero causare malfunzionamenti della macchina, soddisfacendo pienamente i requisiti di alta precisione dei sistemi di automazione tedeschi.

3. Il nucleo dell'interruttore: molle resistenti alla fatica

La molla è il componente più sollecitato in un interruttore a pulsante: dopo un milione di pressioni e ripristini, deve mantenere la stabilità elastica e tornare esattamente alla sua altezza originale ogni volta, garantendo un funzionamento costante e affidabile dell'interruttore.

Utilizziamo molle in filo armonico di alta qualità con una resistenza alla fatica di oltre 1800 MPa. Dopo un accurato trattamento termico, la deformazione è inferiore a 0,01 mm anche dopo 1 milione di compressioni ripetute e la fluttuazione del coefficiente elastico è controllata entro ±5%. Ciò garantisce la durata a lungo termine dello switch dal livello dei componenti principali.

4. Cinematica di precisione: azione di “tergitura” e ottimizzazione della corsa

L'attrito è il principale nemico della vita in cambio. Il fulcro della nostra progettazione meccanica interna è ridurre al minimo l'usura non necessaria garantendo al contempo la sensazione operativa, ottenendo sia "durevolezza che usabilità".

4.1 Progettazione dell'azione di pulizia: logica fondamentale per ridurre l'usura parassitaria

Abbiamo studiato una precisa azione di “strofinatura” dei contatti. Quando i contatti entrano in contatto, si verifica un leggero scorrimento relativo (angolo di pulizia controllato tra 3° e 5°), che rimuove efficacemente gli strati di ossido e i contaminanti sulla superficie di contatto, evitando la generazione di calore e l'usura causata da uno scarso contatto e riducendo anche il rischio di adesione del contatto, per un milione di cicli.

4.2 Calibrazione ottimizzata della corsa

Dopo approfonditi test tecnici, abbiamo regolato con precisione la distanza della corsa dell'interruttore per bilanciare la sensazione operativa e una maggiore durata meccanica. Una corsa eccessivamente lunga aumenta l'impatto sui componenti interni e accelera l'usura; Una corsa eccessivamente breve rende difficile per gli operatori verificare l'azionamento, con conseguenti errori. La nostra "corsa ottimale" attentamente progettata garantisce un chiaro feedback operativo riducendo al minimo l'usura meccanica interna.

Richiedi campioni tecnici– Prova tu stesso la sensazione tattile e l’eccellente qualità che soddisfa gli standard tedeschi “Haptik”.

5. Sigillatura ambientale: protezione completa secondo lo standard IP67

In Germania, contaminanti come polvere, olio e liquido refrigerante possono influire sulla durata degli interruttori in scenari che vanno dagli impianti di assemblaggio di automobili alle reti elettriche esterne. Pertanto, un’efficace sigillatura ambientale è fondamentale per raggiungere un milione di cicli.

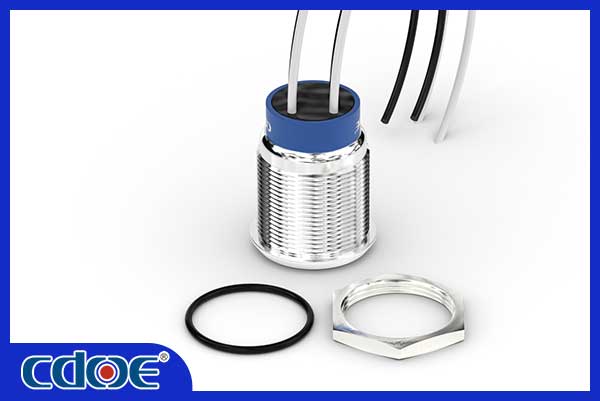

5.1 Tecnologia di tenuta O-Ring

Per proteggere i dispositivi meccanici interni e i contatti elettrici dai danni durante un milione di cicli, utilizziamo O-ring in gomma fluorurata o silicone ad alte prestazioni combinati con una struttura di tenuta di precisione per ottenere una protezione completa.

• IP67 (standard):In poche parole, è completamente ermetico alla polvere e può resistere all'immersione in 1 metro d'acqua per un massimo di 30 minuti senza guasti, adatto per ambienti industriali complessi, comprese condizioni esterne, umide e polverose.
• Funzionamento esente da manutenzione:Blocca efficacemente l'ingresso di olio, refrigerante e polvere fine all'interno dell'interruttore, garantendo che i lubrificanti interni rimangano puliti ed esenti da guasti di lubrificazione che potrebbero causare usura meccanica, consentendo un funzionamento esente da manutenzione a lungo termine e aiutando i clienti a ridurre i successivi costi di manutenzione.

6. Consistenza tattile: adattamento agli standard tedeschi “Haptik”.

Nel campo dell'ingegneria tedesca, anche la “sensazione” di un interruttore è un importante parametro di qualità. Un interruttore durevole deve mantenere la stessa precisa sensazione operativa da nuovo fino alla fine della sua vita utile: questo è uno dei requisiti fondamentali degli ingegneri e degli operatori tedeschi degli interruttori.

6.1 Forza di attuazione costante

Utilizziamo una struttura di precisione a risposta rapida per impostare una forza di attuazione costante per l'interruttore, approssimativamente tra 1,5 e 2,5 N. Quando viene premuto, fornisce un chiaro feedback tattile e uditivo, con un errore di feedback di attuazione inferiore a 0,1 mm.

Fiducia dell'operatore:Questo distinto "clic" previene efficacemente la doppia pressione accidentale. Anche in ambienti di fabbrica rumorosi, gli operatori possono confermare chiaramente che il segnale è stato inviato, migliorando sia la sicurezza operativa che l’efficienza e rispettando pienamente gli standard tattili tedeschi “Haptik”.

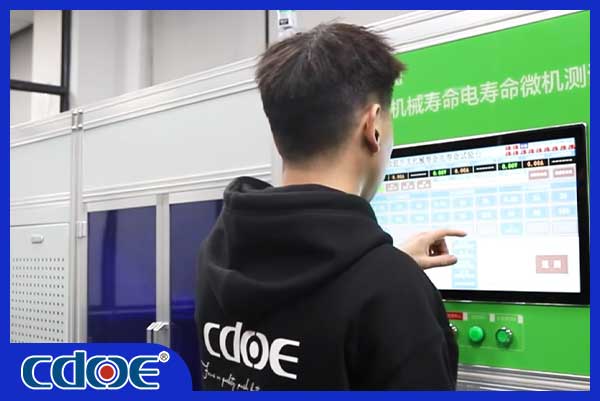

7. Test automatizzati del ciclo di vita: verifica dell'affidabilità con i dati

La durata di un milione di cicli non può basarsi esclusivamente sulla teoria della progettazione, ma deve essere verificata attraverso test rigorosi. Il nostro laboratorio è dotato di apparecchiature di prova pneumatiche professionali che eseguono test dell'intero ciclo di vita 24 ore su 24, 7 giorni su 7 sugli interruttori a pulsante, garantendo che ogni prodotto soddisfi gli standard promessi.

• Prova di vita meccanica:Pressatura ciclica a una frequenza di 10 volte al secondo in condizioni di assenza di carico, monitoraggio dell'integrità strutturale e ripristino della consistenza dell'interruttore per garantire l'assenza di guasti meccanici dopo 1 milione di cicli.
• Prova di vita elettrica:Test ciclici a pieno carico nominale (tensione da 24 V a 250 V, corrente da 0,1 A a 10 A per diversi modelli), monitoraggio in tempo reale della corrosione dei contatti e delle variazioni della resistenza di contatto per garantire prestazioni elettriche costanti.
• Test in nebbia salina (ISO 9227):Esporre l'interruttore a un ambiente con nebbia salina con concentrazione del 5% per 48 ore consecutive per garantire che gli alloggiamenti e le guarnizioni 304 e 316L possano resistere alla corrosione accelerata e adattarsi ad ambienti corrosivi complessi.

8. Personalizzazione per i produttori OEM tedeschi: adattamento preciso ai requisiti di sistema

Un interruttore capace di un milione di cicli ha un valore reale solo se può essere perfettamente integrato nel sistema del cliente. Offriamo servizi di personalizzazione completi su misura per le esigenze di assemblaggio e gli standard di sistema dei produttori OEM tedeschi.

8.1 Marcatura laser permanente

I simboli di funzionamento sull'interruttore non devono mai sbiadire o staccarsi. Utilizziamo la tecnologia di marcatura laser a fibra ad alto contrasto per tutte le icone e il testo tedesco (ad es. Start, Stopp, Not-Aus), nel pieno rispetto delle specifiche di marcatura industriale tedesche.

Durabilità:A differenza della tradizionale stampa a inchiostro, la marcatura laser penetra all'interno del materiale dell'alloggiamento. Non sbiadisce nemmeno se pulito con solventi, imbevuto di olio o strofinato con guanti spessi, garantendo una chiara identificazione dopo un uso prolungato e migliorando la sicurezza operativa.

8.2 Soluzioni di connessione

Per aiutare i produttori tedeschi a migliorare l'efficienza di assemblaggio e ridurre i costi di assemblaggio e i tassi di errore, offriamo una varietà di soluzioni di connessione completamente adattate ai processi di assemblaggio dei produttori OEM tedeschi:

• Servizio terminale precablato personalizzato (tariffa di personalizzazione aggiuntiva applicabile):Precablamo i terminali per i clienti, che possono installarli direttamente al ricevimento, riducendo i tempi di assemblaggio in loco, i costi di manodopera e la probabilità di errori di cablaggio.

Conclusione: costo totale di proprietà (TCO) rispetto al prezzo iniziale

Per i project manager e i responsabili degli acquisti tedeschi, la scelta di un interruttore a pulsante non riguarda il prezzo iniziale più basso, ma il calcolo del costo totale di proprietà (TCO), ovvero il costo effettivo a lungo termine.

• Alternative economiche:Un interruttore a pulsante da 1 euro in genere si guasta dopo 50.000 cicli. Per raggiungere 1 milione di cicli, sono necessarie 20 sostituzioni, più 20 chiamate di assistenza in loco, con tempi di inattività significativi nel mezzo. Il costo totale è di gran lunga superiore rispetto alla soluzione professionale.
• Soluzione professionale:Il nostro interruttore a pulsante ad alta resistenza può sopportare 1 milione di cicli, con un'unica installazione e nessuna manutenzione successiva, riducendo efficacemente le perdite dovute ai tempi di inattività, i costi di sostituzione e i costi di manodopera, rendendolo più conveniente nel lungo termine.

Noi di Yueqing Dahe Electric Co., Ltd. ci siamo sempre concentrati sulla fornitura di tali "soluzioni professionali". I nostri interruttori standard in acciaio inossidabile 304 fungono da spina dorsale affidabile per le vostre macchine, mentre i nostri prodotti personalizzati in 316L sono in grado di gestire gli ambienti più difficili della terra. Offriamo anche supporto tecnico tedesco e servizi di consegna locale per risolvere le tue preoccupazioni.

Non vediamo l'ora di fornire soluzioni di interruttori a pulsante precise, durevoli e ad alta affidabilità per il tuo prossimo progetto industriale.
